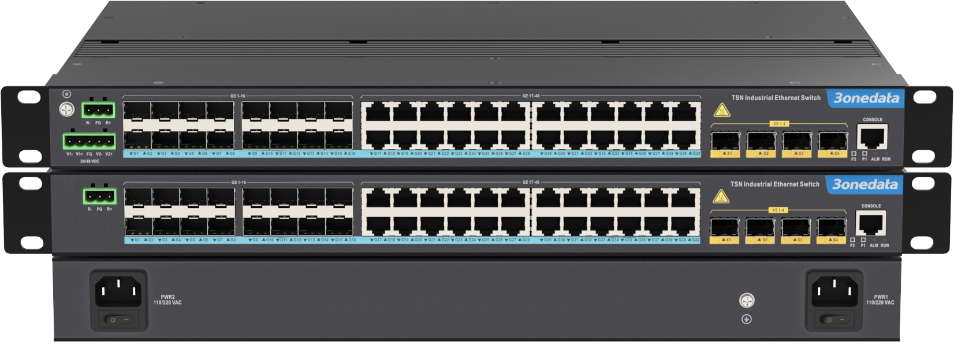

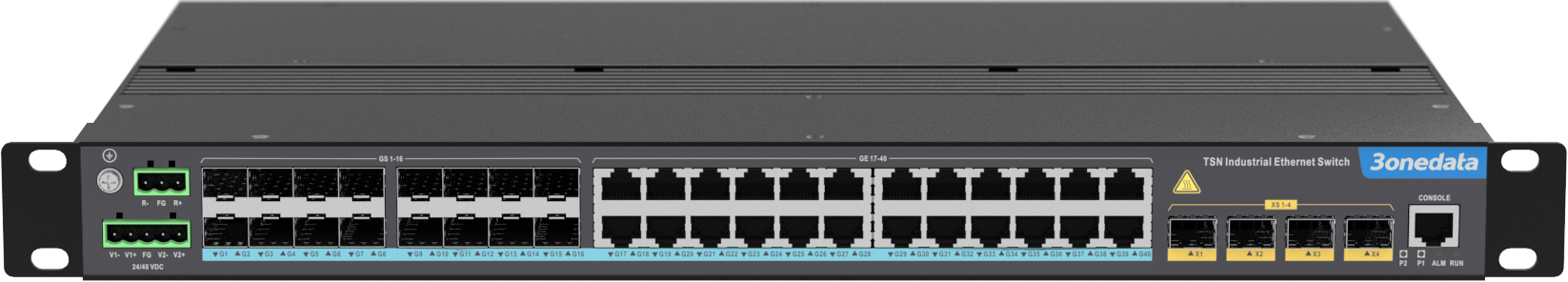

ICS5400TSN-24GT16GS4XS serisi, TSN (Time Sensitive Network) özelliklerini içeren 44 portlu Gigabit/10Gigabit TSN anahtarları ve katman 3 endüstriyel Ethernet anahtarlarıdır. Gigabit bakır port, Gigabit SFP yuvası, 10Gigabit SFP+ yuvası sağlar; Karşı uçtaki cihazla otomatik anlaşma yoluyla bağlantı noktasını ve çift yönlü modu ayarlayabilir. 12~55VDC veya 85~264VAC güç güncellemeleri desteklenir ve raf tipi kurulum modu benimser; bu da farklı uygulama sahalarının deneyimlerini karşılayabilir.
TSN (Zaman Duyarlı Ağ), IEEE802.1 TSN çalışma grubu tarafından ayrıntıları bir dizi protokol standardıdır. Bu standart, Ethernet veri girişlerinin zaman aralığını ayarlayan ve bazı trafik paketlerinin aralıklı olarak iletilmesine izin veren, aralık zamanlama aralıkları ve bant genişliği ayarlarını kullanarak, koşulları temizleyen Ethernet üzerindeki iş parçalarının dağıtım aralıklarını garanti eder. Kritik verilerinde Ethernet'in katılımı ve sunulan hizmet seviyelerini sağlamasını garanti etmek için standart Ethernet'e kesinlik ve yayın süresi. Şu anda temel TSN protokolleri şunlardır: IEEE 802.1AS, IEEE 802.1Qbv, IEEE 802.1Qbu, IEEE 802.1CB, IEEE 802.1Qci, IEEE 802.1Qcc (Netconf/Yang) vb.
Ağ yönetim sistemi, IPv6, PTP, TSN, RIP, OSPF, PIM, VRRP, IŞİD, NAT, Ring, STP/RSTP/MSTP, MRP, ERPS, VLAN, IGMP/MLD, IGMP/MLD Snooping, DHCP Sunucu/Relay, LLDP, LACP, port bildirme gibi çeşitli ağ protokollerini ve endüstri standartlarını sunuyor. Eksiksiz yönetim desteğine sahiptir ve SNMP merkezi yönetim, port istatistikleri, fırtına bastırma, ağ teşhisi, çoğalma vb. desteği. CLI, HTTP, HTTPS, TELNET, SSH, Netconf ve diğer erişim yöntemleri desteklenebilir. Ağ yönetim sistemi, kullanıcı dostu tasarım tasarımı ve kolay kullanım sayesinde size büyük kullanıcı deneyimi sunabilir.
Giriş güç kaynağı, biri arızalandığında cihazın normal çalışması garanti altına alınabilen iki bağımsız güç kaynağı devresidir. Güç kaynağı veya port bağlantısında arıza olduğunda ALM göstergesi yanar ve alarm verir; aynı zamanda röleye bağlı alarm cihazı hızlı sahada arıza tespiti için alarm verir. Donanım, fansız, düşük güç tüketimli ve geniş sıcaklık tasarımına sahiptir; Katı endüstriyel standart testlerden geçmiştir ve EMC sistemleri yüksek olan endüstriyel ortamlar için uygundur. Demiryolu, akıllı madencilik, akıllı şehir, yeni enerji, akıllı şebeke, akıllı üretim, akıllı sağlık hizmetleri, petrol ve petrokimya endüstrisi ve diğer endüstriyel alanlar yaygın olarak mevcuttur.
| Özellikler | Değer |
|---|---|
| Standartlar ve Protokoller | IEEE 802.3 for 10Base-T, IEEE 802.3u for 100Base-TX, IEEE 802.3ab for 1000Base-T, IEEE 802.3z for 1000Base-X, IEEE 802.3ae for 10GBase-X, IEEE 802.3x for Flow Control, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1s for Multiple Spanning Tree Protocol, ITU-T G.8032 for ERPS, IEEE 802.1Q for VLAN, IEEE 802.1AB for LLDP, IEEE 802.3ad for LACP |
| Yönetmek | SNMP v1/v2c/v3, Port Mirroring, LLDP, DHCP Server, DHCP Relay, Port Speed Limit, Port Isolation, File Management, Online Upgrade, Log Information, Syslog |
| Güvenlik | User privilege classification, SSH/HTTPS protocol authorization, Link Flap Protection, Port Loop Detection, IPDT, IPv6DT, Smart-Link, Port Alarm and Power Alarm, NAT |
| Anahtar Fonksiyonu | 802.1Q VLAN, MAC, Static Aggregation, LACP, ARP, Storm Suppression |
| Tekli yayın / Çoklu yayın | IGMP-Snooping, MLD-Snooping, IGMP, MLD, PIM-SM, PIM-DM, IPv6-PIM-SM, IPv6-PIM-DM |
| Yedeklilik Teknolojisi | Ring, MRP, STP/RSTP/MSTP, ERPS |
| Yönlendirme Tekniği | RIP, RIPng, OSPF, OSPFv3, ISIS, VRRP, IPv6 VRRP, BGP |
| Gösterge | Power Indicator, Running Indicator, Alarm Indicator, Interface Indicator |
| Anahtar Özelliği | MAC address: 32K, Buffer: 32Mbit, Backplane bandwidth: 160G, Switch delay: <10μs |
| Güç Kaynağı | Input voltage: 24VDC/48VDC (12~55VDC), Input voltage: 110VAC/220VAC (85~264VAC), AC Power Supply Quantity: Dual Power Supply Redundancy , DC Power Supply Quantity: Dual Power Supply Redundancy |
| Çalışma Ortamı | Operating temperature: -40~75℃, Storage temperature:-40~85℃, Relative humidity: 5%~95% (no condensation) |
| Fiziksel Özellik | Housing: IP40 protection, metal, Installation: DIN-Rail mounting |
| Endüstriyel Standart | IEC 61000-4-2 (ESD, electrostatic discharge), Level 3, Air discharge:± 8kV, Power supply: ±2kV, IEC 61000-4-4 (EFT, electrical fast transient), Level 3, Signal: ±1kV, IEC 61000-4-5 (Surge), Level 3, Power supply: differential mode±1kV, common mode±2kV, Vibration: IEC 60068-2-6 |
| TSN | PTP, QBU, QBV, Stream, CB, QCI, Netconf+YANG configuration |
| Sorun Giderme | Ping, Traceroute, Network Cable Diagnosis, DDMI |
| Zaman Yönetimi | NTP Client Configuration, Time Zone Configuration |
| Özelliği Değiştir | Transmission mode: store and forward, MAC address: 32K, Buffer: 32Mbit, Backplane bandwidth: 160G, Switch delay: <10μs |
| Kimlik doğrulama | CE, FCC, RoHS, IPv6 Ready LoGo, TSN Industry Chain Directory Program Certificate |
| Mevcut Modeller | Gigabit Bakır Bağlantı Noktası | Gigabit SFP | 10Gigabit SFP+ | Güç Kaynağı |
| ICS5400TSN-24GT16GS4XS-2LV | 24 | 16 | 4 | 12~55VDC, çift güç kaynağı |
| ICS5400TSN-24GT16GS4XS-2HV | 24 | 16 | 4 | 85~264VAC, çift güç kaynağı |
